波纹管称重传感器一般安装方法，直接将传感器出线那端通过螺丝固定在设备上，另一端用来受力，往下压，注意波纹管传感器安装时，中间部位需要悬空，两端一端固定一端受力。也可以一端固定，一端往外拉，测拉力。

波纹管称重传感器波纹管传感器，在我们常见的用来称重的设备中有许多的应用。那么，这种用户来称重的装置的原理是什么？因为传感器的一些特殊特性，我们在使用这种称重装置的时候有哪些需要关注的地方？波纹管称重传感器的组成输入设备，主要是由传感器部分组成，再加上用来打开机器的开关等装置。输出设备，包括接触器，指示灯和其他能够执行设备输出信号的部件等的。以及具有逻辑功能的控制电路，它属于控制设备。

波纹管称重传感器的工作原理 这种可以用来称重的传感，是一种能将被测量的状态转换成可见光信号。 使用技巧及使用需要注意的点 1、注意传感器的负载。无论什么样的传感器，都有一定的负载能力。当超出其负荷使用时，将无法获得预期的效果，并且会影响后续使用。一般来说，有关传感器的最大负载，在我们购买的传感器的说明中有所说明，使用时应注意不要超过最大负载。 2、传感器是一种敏感元件，使用时应小心操作。使用过程中的振动和冲击会影响传感器的某些内部组件，并最终导致输出错误。 3、使用时要注意平衡，因为一旦发生应力偏差，称重传感器输出的数据将不准确。 注意波纹管称重传感器的安装，安装位置应平坦且清洁。在安装过程中请小心操作，避免跌落。同时，应注意设置一个可以阻挡传感器四周光照的挡板。

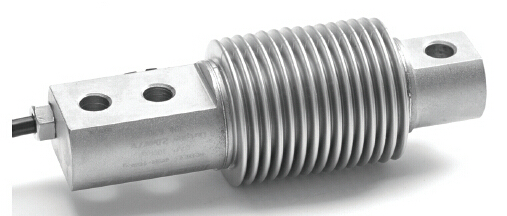

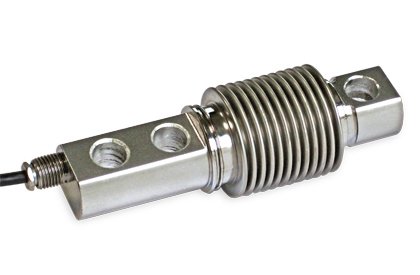

波纹管式传感器属于悬臂称重传感器，采用的是平行梁结构，金属波纹管焊接密封，内部充入惰性气体。抗过载、抗疲劳、抗偏载能力强。下面就由传感器厂家高灵传感为大家详细介绍下该类型产品的相关常识，帮助大家加深对它的认知。波纹管式传感器可广泛应用于电子皮带秤、料斗秤、平台秤等专用衡器、各种材料试验机及其它测力装置中。作为一种荷重传感器，常用于地磅传感器。那么，如何正确选择地磅传感器？地磅传感器的误差和准确度直接关系到称重系统的准确度。显而易见，对于选用合适的称重传感器并将其用于相应准确度的称重系统中去，是具有重要意义的。正确选用地磅传感器是要结合称重系统的实际情况，充分考虑传感器的结构形式、额定载荷、封装方式等因素。

1、传感器结构形式的选择常应用在动态地磅的传感器的结构形式以柱式为多，同时也有较大量的轮幅式、桥式、悬臂梁剪应力式等传感器，在综合考虑秤体机械结构、设计、限位装置设计等合理的选择传感器的技术参数及传感器上下承压件结构形式的基础上，则大部传感器均可用于动态地磅，甚至包括拉式的和相关性能较差的环式传感器。

2、从传感器的灵敏度去选择传感器的灵敏度是作为转换装置的核心参数，是电桥中输出与输入的内在转换系数。如额定载荷为20吨的、灵敏度为2mv/v的传感器，可视为额定载荷为10吨的，灵敏度为1mv/v的传感器去参与设计选择，只不过是将原有的3000分度值的传感器变成1500分度值，其它则无影响，这样可大大延长使用寿命和动载破坏几率。采用低灵敏度传感器已成为动态衡器所必需，而高灵敏度的传感器在不能保证动载疲劳寿命、冲击载荷的使用状况下，则并不为优势，而低灵敏度、高线性、高分度值才显传感器技术水平的高超。

3、从传感器的工作环境去选择动态地磅的传感器工作环境是恶劣的，因此在选择上要力求传感器有高的环境指标和高的电和力的抗干扰性能，即防水、防尘、防雷电、电磁干扰、动载窜动、温差形变等。其中防水防尘可以按照IP等级体系去选择，防雷电除外部采取措施外，传感器本身也应有相应的配置，至于传感器因动载和摩擦力所使传感器的窜位（包括温差影响0），则应考虑传感器底座可允许水平移动的，或者上下为球面的自动回位设计。在易燃、易爆环境下工作的传感器对防爆性能提出了更高的要求：在易燃、易爆环境下必须选用防爆传感器，这种传感器的密封外罩不仅要考虑其密闭性，还要考虑到防爆强度，以及电缆线引出头的防水、防潮、防爆性等。最后提醒，在使用传感器时先要考虑传感器所处的实际工作环境，这点对正确选用传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个电子衡器的可靠性和安全性。

波纹管称重传感器工作原理：波纹管称重传感器工作原理 波纹管称重传感器可以承受拉、压两种受力形式，抗偏载、抗疲劳能力强，对恶劣的工况环境可采用不锈钢波纹管焊接密封。 一般不是行业之人对它的了解是知之甚少， 波纹管可以分成单层和多层。在总厚度相同的条件下，多层波纹管的内部应力小，能承受更高的压力，耐久性也有所增加。在 压力或轴向力的作用下，波纹管将伸长或缩短，由于它在轴向容易变形，灵敏度较高，所以在称重传感器中得到了最大化的发 挥自身优势 波纹管称重传感器参数 额定载荷：10-200Kg300-1000Kg  综合精度：0.02（线性+滞后+重复性） 灵敏度：2.0mV/V        蠕变：±0.02　%F·S/30min 零点输出：±1%F.S       零点温度影响：±0.02　%F·S/10℃ 输出温度影响：±0.02　%F·S/10℃    工作温度：-20℃~+65℃ 输入阻抗：380±10　Ω输出阻抗：350±3　Ω 绝缘电阻：>5000MΩ     安全过载：150%F.S 供桥电压建议：10VDC     材质：不锈钢 传感器接线方式：输入+：红输入-：黑输出+：绿输出-：白 （例子）HBB波纹管称重传感器 波纹管称重传感器的构成及使用技巧 一、构成 1、输入部分：是由各种输入设备组成，其中包括按钮、位置开关及传感器等; 2、输出部分：是由各种输出设备，如接触器、电磁阀、指示灯等执行元件组成; 3、控制部分：是按照控制要求设计的，由若干继电器及触点构成的具有一定逻辑功能的控制电路。 其中还需要再次强调的就是控制部分了，由于由于控制电路是采用硬接线将各种继电器及触点按一定的要求连接而成，所以接 线复杂且故障点多，同时不易灵活改变。所以大家一定要对它格外看重些，多多进行维护和保养。 二、波纹管称重传感器使用技巧 1、要注意称重传感器的使用荷负，无论是什么样的传感器，也都有它的局限，如果只是单纯的增加重量，不但得不到很好的当 时数据，同时也会影响下一次的使用，一般在购买的时候，上面也都有载荷上限，在使用之前必须要很好的阅读说明书，另外 还要注意它的防腐蚀工作，在表面最好涂上专业的防腐蚀的保护材料，比如凡士林等。 2、要注意的就是轻拿轻放，因为它内部的构造更加的精细，如果在拿的过程中，出现的振动和冲击，也都会影响到内部，很有 可能会出现数据误差。特别是合金材料的小容量传感器，必须要注意防止震动。 3、要注意的就是在加载装置时，方法就是保证加载力和受力轴相重合，不偏斜，只有这样，才能得到最为精确的数据，如果是 在水平的状态之下，底座的平面要必须达到平衡度，否则在偏力的情况下，受力点出现了误差，自然也会影响波纹管称重传感 器输出的数据。 波纹管称重传感器在机械安装方面须注意的一些细节 1、安装传感器的底座安装面应平整、清洁，无任何油膜，胶膜等存在。 2、称重传感器要轻拿轻放，尤其是由合金铝制作弹性体的小容量传感器，任何冲击、跌落，对其计量性能均可能造成极大损 害。 3、每种称重传感器的加载方向都是确定的，而我们使用时，一定要在此方向上加载负荷。横向力、附加的弯矩、扭矩力应尽量 避免。 4、水平调整 5、波纹管称重传感器周围应尽量设置一些“挡板”，甚至用薄金属板把传感器罩起来。 6、尽量采用有自动定位（复位）作用的结构配件，如球形轴承、关节轴承、定位紧固器等。 波纹管称重传感器的结构和类型 波纹管称重传感器是一种把被测量的状态转变为可测的光信号的装置，一般由光源、 敏感元件、光纤、光敏元件(光接收器)和 信号处 理系统构成的传感器。波纹管称重传感器一般可分为两大类:功能型传光型。功能型波纹管称重传感器是利用光纤本身 的备—某种敏感特性或功能制成的传感器，传光型波纹管称重传感器波纹管又称皱纹箱，它是一种表面上有许多同心环状波形皱纹的薄壁圆管。

当波纹管作为压力敏感元件时，将波纹管开口的一端连接于固定的基座上，压力由此传至管内。在压力的作用下，波纹管伸长或收缩一直到压力与弹性力平衡为止。这时管的自由端就产生一定位移，通过传动放大机构后，使指针转动显示读数。波纹管自由端的位移与所测压力成正比。波纹管可以分成单层和多层。在总厚度相同的条件下，多层波纹管的内部应力小，能承受更高的压力，耐久性也有所增加。在压力或轴向力的作用下，波纹管将伸长或缩短，由于它在轴向容易变形，所以灵敏度较高。波纹管对于低压力（3000Pa~0.5MPa）比弹簧管和膜片灵敏，而且所能产生用以转动指针或记录笔的力也比较大。增加了弹簧后的多层波纹管的测压范围可以达到7MPa（可测量压水堆核电厂二次侧蒸汽的压力）。
