HBM QuantumX 数据采集系统用于在危险的高电势电压下进行测量

　　确保汽车电气系统测试的一致性和安全性

　　HBM QuantumX 数据采集系统提供两个带有 VDE 认证的隔离测量模块 - 用于在危险的高电势电压下进行测量。rwx广州南创电子科技有限公司

　　现代汽车工业，电气化代表着未来。无论是混动还是电动汽车，以及充电设施，都需要集成高电压的储能装置。在试验台和现场试验中，对处理危险高电压时的安全性提出了很高的要求。HBM QuantumX 系统提供两个带有 VDE 安全认证的测量模块——可用于电气系统的开发和测试及安装。rwx广州南创电子科技有限公司

　　电驱动的高速增长rwx广州南创电子科技有限公司

　　越来越多的电驱动被用于物流、航空、航运、体育和休闲等领域。与内燃机相比，电驱动具有更有效、更敏捷、更环保等优势。然而，该技术对安全性提出了很高的要求，因为高电压对人类是致命的。并且这贯穿着产品的生命周期，从开发、生产，操作到终结。rwx广州南创电子科技有限公司

rwx广州南创电子科技有限公司

　　高压环境下安全测量与测试

　　在电动汽车储能系统的电气部件中会出现高达800伏的电压。HBM的产品经理Christof Salcher说：“对于健康的成年人来说，超过50伏交流电压或120伏直流电压都被认为是危险的。”这也是我们为何开发了带隔离功能的;MX403B 电压模块 和 MX809B 热偶模块，其主要用于电气部件的计量分析。rwx广州南创电子科技有限公司

　　通过这些模块，我们为整个测量链提供了整体安全性，并获得了 VDE 证书，目前我们在市场上是独一无二的。rwx广州南创电子科技有限公司

rwx广州南创电子科技有限公司

　　测量链整体安全概念

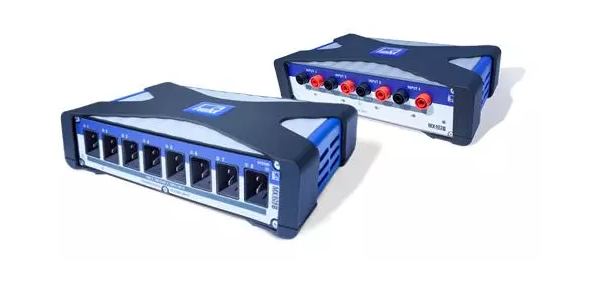

　　HBM 提供的带隔离功能的 MX403B 电压模块和 MX809B 热偶模块，其主要用于电气部件的计量分析，并为整个测量链提供了整体安全性。rwx广州南创电子科技有限公司

　　在处理危险电压时保护员工免受危险rwx广州南创电子科技有限公司

　　VDE 是德国电气、电子和信息技术协会测试和认证研究所(Testing and Certification Institute of German Association of Electrical、Electronic and Information Technologies)的简称。VDE 确认QuantumX 两个模块都符合适用的标准，可将对用户的危害降低到可接受的水平。其基于IEC 61010测量仪器标准以及测试设备电路和整个测量链的规范。QuantumX MX403B 和MX809B 以绝缘和隔离概念完全满足这些要求：双绝缘和测量引线、接触保护连接器均符合IEC61010的涉及要求，同时保持必要的最小距离、绝缘，并经过了必要的测试。rwx广州南创电子科技有限公司

　　当然，这并不能消除所有的危险。所有处理危险电势的人员必须经过适当培训，与电动汽车专家一起学习和实践必要的操作和安全措施。才可对电气设备进行操作。rwx广州南创电子科技有限公司

　　采集和处理测量数据rwx广州南创电子科技有限公司

　　进行高安全性，可验证的定期测试rwx广州南创电子科技有限公司

　　通过 QuantumX，HBM 提供了一个完整的，满足电气化安全要求的系统。经过定期的产品测试和工厂检查，VDE 安全专家确信 HBM QuantumX MX403B 和 MX809B满足了全球最高的安全要求，能满足高压范围内进行测试高安全性的要求。rwx广州南创电子科技有限公司

　　QuantumX - 可用于高压下可靠测量的数据采集系统

　　MX403B 和 MX809B QuantumX 数据采集系统 可在高压下进行精确可靠的电流，电压和温度测量:rwx广州南创电子科技有限公司

• 　　具有安全测量引线的完整测量链，免受接触的专利连接器、绝缘输入均符合 IEC61010 设计要求。
• 　　符合最高国际安全要求的，可验证的 VDE 认证。可在高达 1,000 V 电压下确保安全测量。
• 　　精确同步，QuantumX MX403B 和 MX809B 可作为一个单元工作，非常适合于能量存储系统测试。
