【称重传感器的选型】称重传感器怎么选型

【称重传感器的选型】称重传感器怎么选型

时间:2018-06-01 11:03 来源: 作者:广州南创 点击:



  【广州★南创】国际传感专家,中国衡器制造10大供应商之一。全国服务热线:020-82303306。全球提供传感器,称重传感器压力传感器,称重模块,称重控制显示仪表,重量变送器,接线盒,电子称及相关配套附件。以下是称重传感器的选型的相关介绍。

  称重传感器选型配置主要根据客户的不同要求,决定了传感器材质,形状,精度,参数,量程,线制,信号输出的抉择。而一套称重传感器设备就从支撑点的数量、量程、环境适应性,达到的需求等几个方面进行选择。
●称重传感器量程主要是从称量范围来确定的:
一般应使传感器工作在其30%~70%量程内,如:客户需要称重60多kg的重量,那就可以用量程达到100kg的Z6FD1称重传感器。工作范围在30%~70%之内。一套设备:总重除以传感器支撑点的数量,得出的数就是每只传感器需要承受的30%~70%。而对于一些在使用过程中存在较大冲击力的衡器,如动态轨道衡、动态汽车衡、钢材秤等,在选用称重传感器时,一般要扩大其量程使传感器工作在其量程的20%~40%之内,道理同上。使传感器的称量储备量增大,以保证传感器的使用安全和寿命,避免超载。
按照使用到额定量程60~70%的建议,假设传感器个数为N,单只传感器量程为m,料仓自重加上满料重量的总重为,则在已知M和N的情况下,按如下公式计算m:
确定此范围后,在传感器规格里面选择最满足此范围的传感器即可。

  ●称重传感器精度等级的选择需要满足两个条件:

  A、要满足仪表输入的要求。称重仪表是对传感器tq的输出信号经过放大A/D转换等处理之后显示称量结果的。因此,称重传感器的输出信号必须大于或等于仪表要求的输入灵敏度值,即将传感器的输出灵敏度代入传感器和仪表的匹配公式:

  计算结果须大于或等于仪表要求的输入灵敏度。

  B、要满足整台电子秤准确度的要求。一台电子秤主要是由秤体、传感器、仪表三部分组成,在对传感器准确度选择的时候,应使传感器的准确度略高于理论计算值,因为理论往往受到客观条件的限制,如秤体的强度差一点,仪表的性能不是很好、秤的工作环境比较恶劣等因素都直接影响到秤的准确度要求,

  因此要从各方面提高要求,又要考虑经济效益,确保达到目的。

  称重传感器材质和形状的选择有哪几方面分类

  称重传感器材质:合金钢,不锈钢,铝合金,钢合金

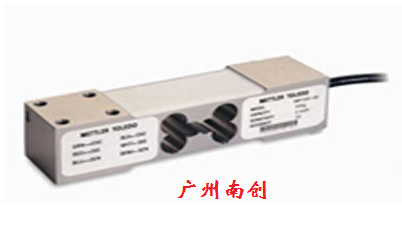

  称重传感器形状:单点式,轮辐式,单剪切梁式,双剪切梁式,波纹管,压式,柱式,扭环式,桥式,S型,拉式,圆销式等各个形状。

  ●称重传感器参数从几方面入手选择:

  灵敏度,综合误差,重复性,滞后性,蠕变性,温度范围,工作范围,输出电阻,输入电阻,绝缘电阻,安全过载,极限过载等主要参数。

  ●称重传感器的接线方式:

  称重传感器的接线方式最常用的就是4线制和6线制接线,例如:tedea 619是六线制接线,而bongshin CBES和tedea 1010却是四线制接线,对于不同的硬件要求会采用不同的接线方式。但是一定需要明白的就是:能接6线的不接4线的称重传感器,必须接4线的就一定要进行短接。




  ●称重传感器环境适应性选择:

  用于称重系统中的传感器,一般都要长期工作在各种复杂的环境中,经受温度、湿度、粉尘、腐蚀等的考验,因此在不同的环境下要采用不同密封性传感器:

  工作温度范围

  对于高温环境下工作的传感器常采用耐高温传感器;另外,苛刻的场合还须加有隔热、水冷或风冷等装置。

  选择适当的密封形式:

  粉尘、湿热对传感器造成较大的影响。应选择适当密封形式的传感器,并且在安装时注意避免粉尘、湿热对传感器的影响。

  选择适当的材质

  在酸、碱等腐蚀性较高的环境下,应选择抗腐蚀性能好的不锈钢材质且密闭性好的传感器。

  选择防爆型

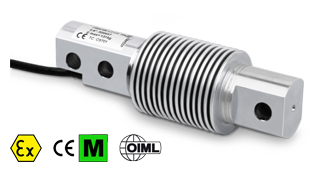

  在易燃、易爆环境下工作的传感器对防爆性能提出了更高的要求,故必须选用防爆传感器,注意电缆线引出头的防水、防潮、防爆性等。
