称重传感器全自动液体灌

　　液体全自动灌装称重技术原理h87广州南创电子科技有限公司

　　在许多行业中，包装过程是自动化的。有许多不同的方法可以确保产品在包装过程中的正确数量：物料批量计量，液体装瓶。所有这些过程的挑战是相同的：必须包含规定数量的产品。如果填充量太低，这违反欧盟预包装指令76/211 / EEC和德国预包装产品法(§22FPackV)。这些规定了生产批次可能低于规定的最小填充量的百分比。“不正确的填充量”可能会导致包括停产的处罚。h87广州南创电子科技有限公司

　　因此，在生产过程中，制造商往往采取安全过度填充方式，以超过包装的最低填充量。然而，这种方式是昂贵的。例如中国的牛奶生产商每天需要灌装10万瓶牛奶。使用新的精确称重技术将使每瓶的填充量减少几克, 每年 可节省数百万欧元。因此，灌装设备制造商应采用高精度测量填充量系统，减少过度填充量。h87广州南创电子科技有限公司

　　测量液体数量的四种方法h87广州南创电子科技有限公司

　　液体灌装有多种不同的测量方法。并不是每种技术都适用于所有的液体 - 而且在精度方面也有很大的差异。然而，所有生产过程都有一些共同点：液体不会以均匀的压力流经灌装机的管道。密度可能由于液体中的气泡，温度或配方的变化而波动。因此，不能仅仅基于时间来确定正确的填充量。h87广州南创电子科技有限公司

　　测量填充量有四种常用的方法。这些方法在成本，准确度，速度和卫生方面存在差异不同。例如饮料食品需要更高的卫生条件，昂贵的化妆品需要极高的精度。本文介绍的四种方法是：h87广州南创电子科技有限公司

1. 　　使用称重传感器进行重量测量
2. 　　使用液位传感器进行测量
3. 　　体积测量
4. 　　质量流测量

　　第一种方法：使用称重传感器进行重量填充h87广州南创电子科技有限公司

　　在重量测量法或重量填充中，数字或模拟称重传感器测量空瓶的重量和填充量。称重传感器可精确检测灌装过程中重量的变化。我们的文章 称重传感器如何工作 详细地解释了应变测量原理。数字称重传感器的优点是课通过数字 I / O与PLC 进行通信，但模拟称重传感器同样可以采用 PAD 放大器 快速，轻松地数字化。h87广州南创电子科技有限公司

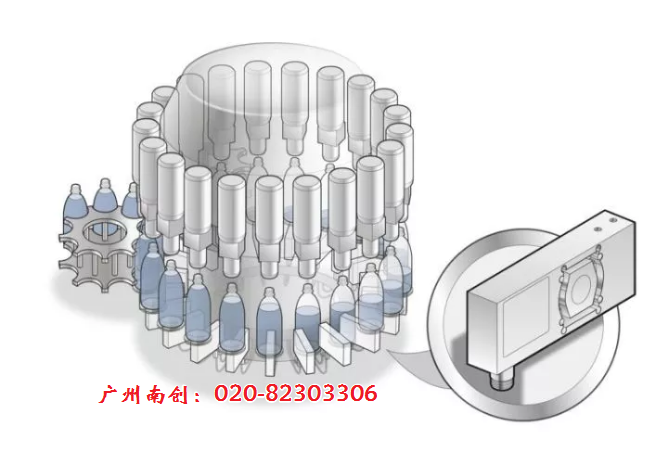

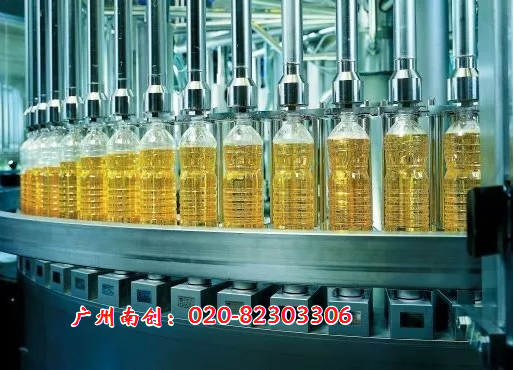

　　灌装过程中，灌装机首先将其放置在平台上，或悬挂在颈部。同时，灌装机称量空瓶重量。当机器填满瓶子时，称重传感器将一直监控总重量变化。一旦达到预定义重量，填充过程将自动停止，并传送到封盖站。在有 20至80个灌装头的旋转灌装机种，灌装 1升大约需要五到八秒钟。具有精度高，卫生性好的优势。h87广州南创电子科技有限公司

　　重量填充的优点h87广州南创电子科技有限公司

• 　　称重传感器在填充之前称量空瓶重量。 破碎的瓶子重量要轻，因此破碎的瓶子可以很容易地被检测并立即被清除。
• 　　如果空瓶超过允许重量，则可能表明存在清洁剂或消毒剂残留物。 可以立即清除，以防止任何健康危险。
• 　　如果整体重量填充时无法快速增加，则表明存在液体泄漏。 机器将停止灌装过程以防止产品受到污染。
• 　　称重传感器编程和校准更简单

　　重量填充具有极高的精度：可以精确到克。并且非常容易校准。另外，制造商也将受益于数字称重技术的优势，因为填充算法是一个真正的挑战。包括过滤，控制，沉降时间和响应时间等。数字称重传感器大大方便了该设置过程，并集成了填充算法，可以通过免费的 PanelX 软件进行调整，并通过I / O或现场总线与机器控制系统进行通信。h87广州南创电子科技有限公司

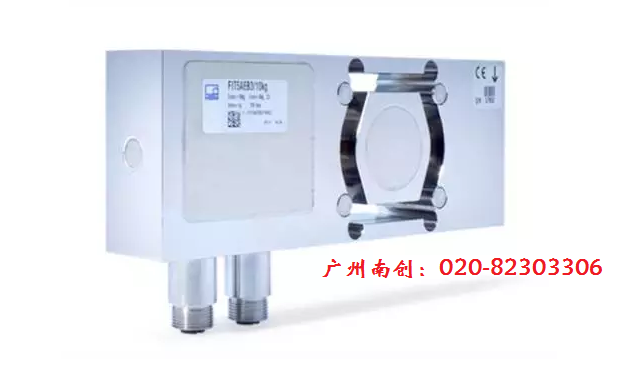

　　由于传感器不与产品接触，所以称重法特别适用于食品工业。HBM 称重传感器防护等级高达 IP68 / 69K，可承受连续高压冲洗。某些称重传感器，如PW27，经过EHEDG认证，适合要求特别高的卫生场合。h87广州南创电子科技有限公司
h87广州南创电子科技有限公司

　　第二种方法：用液位传感器进行测量h87广州南创电子科技有限公司

　　液位传感器方法将液位传感器被插入到瓶口，测量液位水平。因此，只有导电产品 - 即具有含盐的液体 - 适用于该方法，而植物和矿物油含盐量很低，所有不适合此方法。液位传感器法是最不精确的测量技术，因为容器体积波动很大，特别是玻璃瓶。另外，由于液位传感器需要和产品接触，因此卫生性较差。h87广州南创电子科技有限公司

　　液位传感器法是等压填充的理想选择，例如碳酸饮料和啤酒需要采用这种方法。h87广州南创电子科技有限公司

　　第三种方法：体积测量h87广州南创电子科技有限公司

　　体积测量检测流经灌装阀的液体量。磁场分离流过的液体的离子，在测量电极处产生电压。可以测量该电压，使得能够计算体积流量。此程序仅适用于导电液体。此外，由于不同产品含有不同数量的离子，所以必须对每种液体进行单独校准。h87广州南创电子科技有限公司

　　第四种方法：质量流测量h87广州南创电子科技有限公司

　　质量流测量使用 Coriolis 力的原理。这里，液体通过两个振动管流入瓶子，作用在该对管道上的 Coriolis 力在振动中产生相移。这样可以计算出流过管道的液体的质量。该方法也适用于非导电液体。但是价格非常昂贵。h87广州南创电子科技有限公司

• 　　不同灌装方法比较
• 　　灌装的产品性质和价值决定了灌装方法的不同。另外，各种方法在精度和灌装速度上有很大不同。
• 　　精度:
• 　　使用称重技术的重量填充具有最高的精度。液位传感器法大约是填充重量的百分之二至百分之五，体积法为0.5至1%。质量流法可以达到0.2%。采用称重技术大约是整个重量约 0.1%。
• 　　灌装速度:
• 　　各种测量方法具有不同的灌装速度。采用液位传感器法，一般为两到四秒内。采用称重技术或质量流测量，需要大约五秒钟。流量测量一般为2-5秒。

　　重量测量是大多数产品的理想填充方法h87广州南创电子科技有限公司

　　无论电导率，固体含量和流速如何，重量测量是大多数产品的理想填充方法。更高的精度可将安全溢出量降低到最低，从而节省大量成本，特别适合高品质的产品，如化妆品和食用油，牛奶等。另外，对于高粘度或高固体含量的产品，称重传感器几乎是唯一选择。h87广州南创电子科技有限公司

　　另外，重量测量具有更高的卫生性。因此，更适合用于食品，药剂等产品的灌装。h87广州南创电子科技有限公司
