称重传感器实际电路原理分析

　　称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器应先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。主要有S型、悬臂型、轮辐式、板环式、膜盒式、桥式、柱筒式等几种样式。EFN广州南创电子科技有限公司

　　采用拉压式传感器的电子秤，这种传感器和普通压力传感器相比准确度高、价格较便宜、不易损坏，因此应用前景广泛。该电子秤可用于工厂生产中配料和测力等场合，具有测量准确，分辨率高，不易损坏和价格便宜等优点。EFN广州南创电子科技有限公司

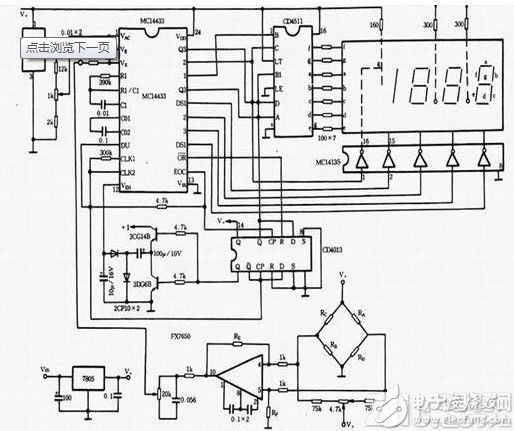

　　电子秤电路如图所示。主集成城MC14433为A/D转换集成块，4511为LED显示驱动集成块1413为位选片子，1403提供主集成电路一稳定比较电压，7650为斩波稳零单片集成运算放大器，放大传感器输出的电压信号。传感器用BLR型拉压式传感器，图中RA、RB、RC、RD为传感器中应变电阻。稳压电路7805向整个电路提供5V电压，7805的输人电压在 8-15V时正常工作。也可用交流220 V降压、整流、滤波后，提供给仪器使用。EFN广州南创电子科技有限公司

　　EFN广州南创电子科技有限公司

 EFN广州南创电子科技有限公司

　　由于仪器用于精度较高场合，因此14433、1403、7650外围的阻容元件，应选用低温度系数、热稳定性好的，电阻应选用RJ金属膜电阻。7650两支1k的电阻差值和RE、RF两电阻的差值应小于 l%，否则秤装完后有可能调零时调不到零点。RE、RF阻值的取值范围为几十k到几百k之间，视所选用的传感器大小而定。传感器量程小，如200kg，阻值就选小一些，量程大，如 2000kg，阻值就选大一些。如要用小数点表示，小数点电阻接V+，用小于200kg量程的传感器时，接右边数第一位前小数点，传感器量程在200ks至2000kg之间时，小数点全不亮，最小分辨率为1kg。EFN广州南创电子科技有限公司

　　EFN广州南创电子科技有限公司

 EFN广州南创电子科技有限公司

　　怎么用万用表测量称重传感器的好坏!EFN广州南创电子科技有限公司

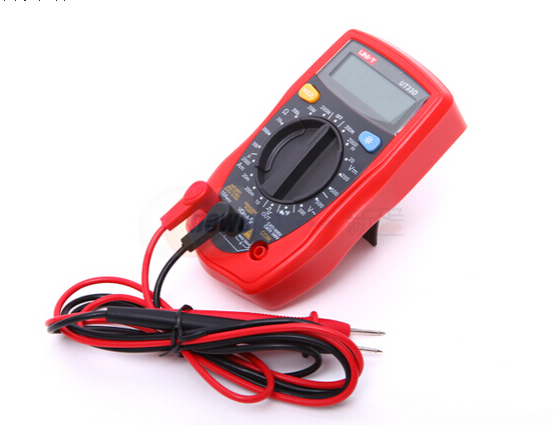

　　1，传感器厂家出厂提供传感器输出灵敏度和供电电压，我们根据这两个参数检测传感输出信号。应变片式称重测力传感器输出模拟信号毫伏电压。比如传感器输出灵敏度是2.0mV/V，供电电压是DC10V，两个了参数可以给我们提供出传感器激励工作电压是需要DC10V，传感器输出信号对应每1V激励电压输出2.0mV的线性关系。比如传感器满量程是50KG，那么给传感器DC10V电压满量程输出20mV。根据这个关系我们用万用表mV档位测量传感器输出信号。传感器空载输出是0mV正常，大于这个值，但是接近这个值，数值变化便是便是传感器有零点漂移。如果数值很大说明传感器损坏或者是内部桥是电路，桥臂电阻不对称。EFN广州南创电子科技有限公司

　　2，根据传感器出厂提供传感器参数，输入电阻和输出电阻判断传感器应变片是否损坏。传感器输入输出电阻值每个厂家是不一样的规格。所以这个要按照厂家标注检测。用万用表欧姆档位检测，电源和电源地的电阻，信号线也信号地的电阻。如果比出厂电阻值大说明传感器已经过载应变片变形，如果阻值无穷大传感器应变片严重损坏不可修复。EFN广州南创电子科技有限公司

　　3.因为传感器使用过程经常有引线拉断，而护套线外层是完好的因此目测传感器导线完好，我们用万用表的欧姆档位检测传感器导线通断。如果电阻无穷大确定断裂，如果电阻变化接触不良。 以上是简单用万用表检测称重传感器的常见故障。EFN广州南创电子科技有限公司
