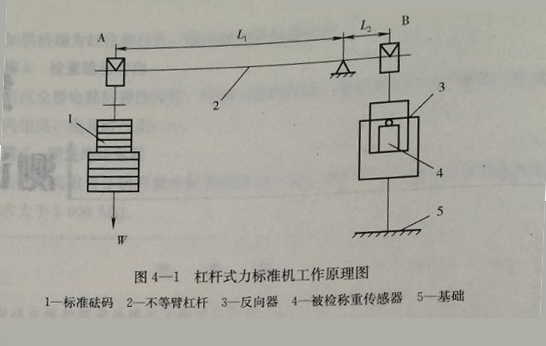

1 -标准砝码2-不等臂杠杆3-反向器4-被检称重传感器5-某础

　　在杠杆式力标准机原理图中，A点为重点，通过标准砝码受重力W的作用，B 点为力点，连接反向器和基础，并通过反向器将力标准值施加给压式称重传感器。不等臂杠杆的重臂长度为L1，力臂长度为L2，当杠杆平衡时，力点B所受力F 为：

　　公式说明，若在不等臂杠杆的长臂加上质量为M的砝码，当杠杆平衡时，在短臂产生的力等于长臂端砝码重力的N倍，利用此原理即可制造出杠杆式力标准机。9z9广州南创电子科技有限公司
　　2.杠杆式力标准机的结构特点9z9广州南创电子科技有限公司
　　从杜杆式力标准机的工作作原现和总体结构，可分析出它有如下特点：9z9广州南创电子科技有限公司
　　(1)　杠杆式力标准机的被测力是通过第一类杠杆缩小后，由标准砧码产生的重力与之平衡，从而大大减小了所需砝码的质量，可较大程度提高标准砝码的准确度等级。9z9广州南创电子科技有限公司
　　(2)　杠杆式力标准机结构简单.，容易制造和调试，只要安装好重点、力点和支点的刀子与刀承，就可以使力标准机有较高的灵敏度和稳定度。9z9广州南创电子科技有限公司
　　(3)    通过合理的结构设计和选取杠杆比，并经过精确地安装与调试，杠杆式力标准机的力值准确度可达（1〜3) X10。9z9广州南创电子科技有限公司
　　(4)    受杠杆的刀子和刀承材料限制，杠杆式力标准机的量程范围不能太大，一 般为1 MN以下，最大不超过2 MN。9z9广州南创电子科技有限公司
　　(5)    杠杆式力标准机如用在大批量生产的称重传感器生产线上，工作效率较低。9z9广州南创电子科技有限公司
二、杠杆式力标准机的结构9z9广州南创电子科技有限公司
杠杆式力标准机由主机和电气控制两部分组成。主机又分为杠杆、主体、怯码 架和大小砝码组等部分。国内应用较多的LDG系列0.03级杠杆式力标准机如图4- 2所示，其结构如图4-3所示。

9z9广州南创电子科技有限公司

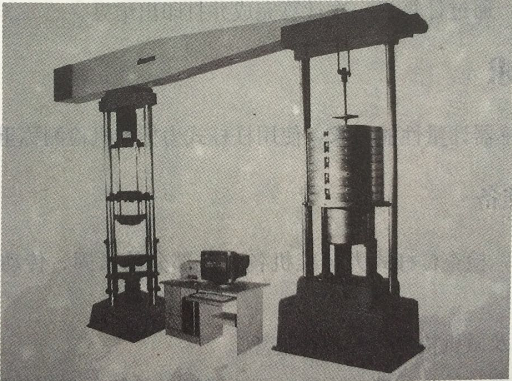

图4- 2　　LDG系列0.03级杠杆式力标准机

　　主机的左部分支架被称为主体，由底座、立柱、反向器、横梁等组成。在底座内装有电动机、变速箱、蜗轮蜗杆等传动机构，以驱使力丝杠升降，达到调整试验空间和施加检测力的目的。

9z9广州南创电子科技有限公司

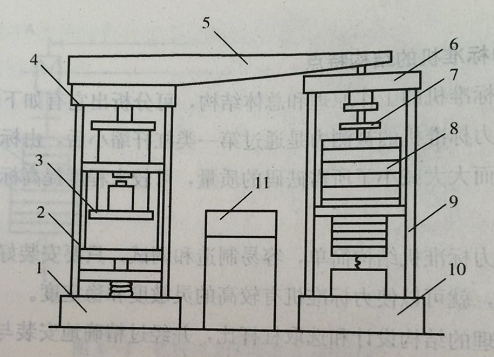

图4-3杠杆式力标准机结构示意图9z9广州南创电子科技有限公司
1-底座 2-立柱　3-反向器 4-横梁 5-不等臂杠杆外罩6-砝码架横梁 7-附加砝码托盘8-砝码组9-砝码架立柱10-砝码架底座11-机控制系统

　　主机的右部分被称为砝码架，由底座、立柱、砝码组、附加砝码托盘和横梁构 成。其上装有杠杆制动装置、杠杆水平传感器、大小砝码组滑动触头及传动电机。 在底座和横梁中分别装有驱动大小砝码组升降的丝杠丝母、蜗轮蜗杆等传动机构。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　杠杆外罩内为不等臂杠杆，通过刀子和刀承与支点、力点、重点相连接。9z9广州南创电子科技有限公司
　　该杠杆式力标准机的加力、测力均采用砝码架上的标准砝码，它由微机控制系 统进行控制，力值用数字终端同时显示、打印。被检称重传感器的主要性能指标均 可在检测结束后，通过计算机一次计算完成并打印出结果。9z9广州南创电子科技有限公司
　　根据称重传感器计量性能要求，使用杠杆式力标准机检测称重传感器。9z9广州南创电子科技有限公司
　　一、操作准备9z9广州南创电子科技有限公司
　　1.开启电源，检査杠杆式力标准机各有关部分的紧固、传动、啮合及润滑等，情况是否正常。9z9广州南创电子科技有限公司
　　2.检査电控及微机检测系统是否正常。9z9广州南创电子科技有限公司
　　3.准备好被测称重传感器的压垫、压头及调整杠杆平衡用的配重等。9z9广州南创电子科技有限公司
　　二、操作步骤9z9广州南创电子科技有限公司
　　步骤1安装对位9z9广州南创电子科技有限公司
　　将称重传感器连同压头、压垫一起放置在杠杆式力标准机的反向器下横梁上，调整好距离并使被测称重传感器的主轴中心线与加载轴中心线相重合（即使底座位于同心圆标记中央），保证受载一致。9z9广州南创电子科技有限公司
　　步骤2杠杆平衡9z9广州南创电子科技有限公司
　　松开制动器，调整平衡砣中的滑块或在砝码吊杆上的附加砝码盘中添加适当质 量的小砝码，使力标准机的计最杠杆平衡。9z9广州南创电子科技有限公司
　　步骤3预栽试验9z9广州南创电子科技有限公司
　　对称重传感器施加三次最大试验载荷，每次加载后均应返回到最小试验载荷， 检杏最小试验载荷输出值。9z9广州南创电子科技有限公司
　　步骤4量程测试9z9广州南创电子科技有限公司
　　逐级量程测试，按进、回程载荷点至少应有5点的要求，逐级加载至最大试验载荷并逐级卸载至最小试验载荷，如此反复3次，测置并记录称重传感器的输出值。9z9广州南创电子科技有限公司
　　步骤5数据处理9z9广州南创电子科技有限公司
　　对测试结果按称重传感器性能测试计算程序要求进行计算处理。9z9广州南创电子科技有限公司
　　步骤6结果判别9z9广州南创电子科技有限公司
　　根据称重传感器性能指标的要求，进行检测结果判定。9z9广州南创电子科技有限公司
