称量容器与监控填充状态时, 需考虑因温度变化而产生的容器与支架的水平运动。刚性安装附件阻止这一运动， 最终产生水平侧向力， 导致产生测量偏差。这一作用力有时使传感器损坏甚至完全断裂。此状况可能出现在负荷加载点处， 偏心的负荷与斜向负荷可能产生扭力和侧向力， 因此需选择能避免温度变形或其他因素引起的水平力的结构。 CDs广州南创电子科技有限公司
使用安装附件装配传感器的准则， 是排除多方面的干扰。因而要求视应用而定选择具体的安装附件。CDs广州南创电子科技有限公司
1、 弹性支承体 CDs广州南创电子科技有限公司

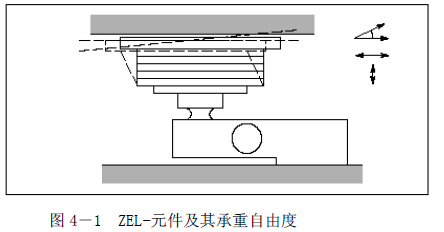

    典型的弹性支承体是许多重迭安置的钢板和胶层， 通过硫化过程互相连结的。很小的力也会使上面和下面的负荷引导面平行移动。所以最上支承板能避免侧向力， 而不给传感器下支承板附加力。容器和传感器之间的水平平移最多可达15mm。同时， 在平移中产生回复力 ， 使容器又回到起始点， 此力与负荷无关， 而正比于平移距离，根据弹性支承体型号的不同可达800 牛顿， 这一支承能平衡倾斜达1.7° 的容器。 CDs广州南创电子科技有限公司
尤其对冲击式的负荷振动和其他由外部引发的振动， 弹性支承体的阻尼作用是有利的。此外， 弹性支承体被设计成良好绝热，其层式结构使容器与传感器之间的热传导为极小。为限制侧向偏移，只要设置端点偏移保护，而无须操作部件。CDs广州南创电子科技有限公司
尽管无需通常的导杆束缚， 重心不稳时需确保容器被结实固定。在容器称量领域内， 弹性支承体是能满足低中精度要求的成本低廉与简单的构件。 CDs广州南创电子科技有限公司
CDs广州南创电子科技有限公司
2、摆式传感器 CDs广州南创电子科技有限公司
2.1 双摇柱摆式传感器 CDs广州南创电子科技有限公司
这是对在重量加载偏心时， 能自主地回到起始点而设计的HBM传感器， 这里利用了稳定平衡的物理特性。身为摆动体的传感器占有负荷引导面， 其曲率半径大于传感器高度。对初始位的摇摆导致加载点升高， 从而使传感器自归中。 CDs广州南创电子科技有限公司
在技术参数表中允许的最大摇摆度， 如对C16/40T 型， 最大为13毫米/5°，此值不应该有误差， 因摇摆过大会破坏传感器和负荷导入点， 这个问题可简单地通过调节装配结构的阻挡器到适合的位置来解决。对易于安装，成本低廉而言， 上下各一个HBM 压头就足够了， 防旋转保险装置可阻止轴向的旋转运动。 CDs广州南创电子科技有限公司
  HBM 双摇柱摆式传感器C16 的额定负荷为20 吨到200 吨， 它适于中高精度要求。CDs广州南创电子科技有限公司
CDs广州南创电子科技有限公司
2.2  摆支承和摆支承座 CDs广州南创电子科技有限公司

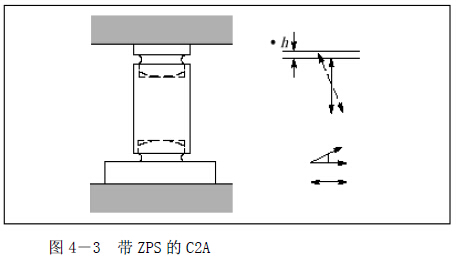

带有摆支承和摆支承座的标准梁式传感器和C 系列传感器能达到自归中的性能， 这就使制造高精度容器秤成为可能。摆支承的结构形式， 能达到3° 的偏移而没有明显误差， 支承点的水平位移可以被限定在一定范围内。多数ZPL 型摆支承由二个支承座和一件柱式支承组成， 对ZPS 型摆支承仅仅柱式支承和EPO3 压头各一个就能满足要求。 CDs广州南创电子科技有限公司
摆支承在位移中加载点相对于出发点被略加提高。由此产生回复力， 这个回复力使系统回到初始状态， 因此摆支承和摆支承座可看成是自归中的。 CDs广州南创电子科技有限公司
同时它们被证明是容易安装的， 固紧容器或平台的侧面的导杆是不必要的。值得推荐的是通过端头偏移保护来限制侧向偏移。就象应用弹性支承体一样， 为了安全的需要， 应保证容器有抬升保护和坠落保护。 CDs广州南创电子科技有限公司
