世界顶级传感器品牌，中国一级代理。
做中国的，世界的工业测控方案解决专家。
优势一：技术沉淀：二十余年积累，引进 + 自研双轮驱动，核心技术自主可控。性价比高、是替代进口品牌产品理想选择。
全链能力：传感器→仪表→设备→系统→服务，一站式解决测控需求。
品质可靠：ISO9001 质量体系，全流程标定与老化测试，稳定耐用。
定制化强：非标需求快速响应，传感器 / 设备 / 系统深度定制。
服务完善：全国服务网点，售前咨询→方案→安装→售后→培训全周期支持。
优势二：完善的全国销售就服务网络：12个区域办事处、全国20多家售后服务网点为您及时便捷实现上门无忧售后服务；
优势三：为国内多家大中型工、企业、军工、航天工业提供国际工业自动化控制检测设备和传感器备件，紧密依托中科院、清华大学、广东工业大学技术支持及合作交流；
优势四：郑重承诺：三个月内产品有质量问题无条件退换货；
优势五：资深传感器工程师专业为您提供全方位完善的一条龙销售服务指导，售前专业方案设计、产品选型指导，售中安装调试，售后三年上门免费跟踪维修服务；
优势六：全国优势价格支持销售，凡在我们公司购买产品，如果同市场同类品牌产品高于您的实际采购价格，我们双倍补还差价；
优势七：我公司保证原装进口，货期快捷，价格具有优势；
优势八：中国传感器联合会诚信“AAA”级成员。
拥有全国八千多家固定合作客户
名称：料斗秤称重传感器
编号：HD-215
型号：HR
称量：150/吨
产品备注：汽车衡、静态料斗秤
料斗秤 - 用途
料斗秤适用于各种形状的料斗，如方斗、圆斗和斜斗，可对料斗中的物料进行称重，并可通过称重实现料位控制。物料可以是液体或颗粒状固体。
料斗秤 - 种类
料斗秤有机械式、液压式和电子式等型式，其中电子料斗秤应用较广。
料斗秤 - 电子料斗秤的工作原理

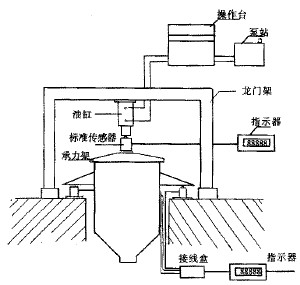

图为典型的电子料斗秤的工作原理。力传感器安装于料斗之下，通常用3个或4个力传感器。物料重量作用于力传感器后转换成电信号，并经测量电路中的放大器放大后进行显示、记录和数据处理。新型电子料斗秤可称毛重、皮重和净重，具有自动调零和称重数据处理功能。电子料斗秤广泛用于自动配料称重系统。
一、料斗秤用传感器用途及主要技术指标：
料斗秤用传感器用途：
SWS-250
系列斗秤是一种高精度的静态电子秤，
它由支撑框
架、斗体、称重传感器、称重显示系统、可编程控制器、计
算机管理系统等部分组成，是理想的现代化的散装物料自动
称重设备及采样系统中的配套设备。
料斗秤用传感器主要技术指标：
称重传感器
综合精度 0.03%
灵敏度 3mV/V
数量 3
系统综合精度 0.05%
电源 220V+10%（-15%），380V 50Hz
过载能力 150%F.S 简图
料斗秤用传感器主要组成部件：
1、称重传感器
2、传动气缸
3、斗体
4、支架
5、传动连接装置
6、料门连接装置
7、料门
8、关节轴承
9、自润滑轴承
10、行程开关
二、工作原理及结构概述：
1、料斗秤用传感器工作原理：
LCS系列斗秤为：物料由进料设备（如振筛、皮带机等）将物料分批按设定值送入称重料斗进行称量，称重料斗由三只座落在支承框架上的称重传感器支承。当物料进入料斗后，其重量值被传递给称重传感器，传感器产生与重量成正比的电信号输入二次仪表，经仪表处理后所显示的数值进行运算，并把每次称重和标定结果进行比较，计算出其误差及精度，操作中如果装置系统一旦出现故障时，上位机通过对故障分析后，即以中文形式提出处理方法以便于操作人员及时处理，每次称重后，通过PLC输出信号，由电动推杆自动开启料门放料，由输送设备将物料送走。
2.主要结构概述：
a.料斗秤用传感器支承框架
框架由型钢及板材等焊接而成，用以支承称重料斗的钢结构件，其钢度对测量精度影响较大，要求在获得最大受力情况下，具有最小的应变量。
b.称重料斗及料门
称重料斗用以存放标定所需的物料，它由焊板焊接而成。料门采用气缸控制启闭。
c.称重传感器
称重传感器用于力值测量，称重传感器落在支承框架上，料斗支承在三只传感器上，其高度可调，电信号输出采用屏蔽方式，这样不仅提高了测量精度，而且增强了抗干扰能力。
d.料斗秤用传感器限位机构
料斗一侧装有两套行程开关限位机构，当两闪料门旋转打开时，旋转凸台挤压行程开关滚轮使其触点吸合，给控制室一料门打开信号。
三、料斗秤用传感器安装调试
1.在安装前应检查各装配部件是否符合图纸要求，在运输过程中整体（或各部件）、仪表等无变形、碰伤。
2.斗秤基础不应安装在有振动源的平台上。
3.安装框架应注意将三只传感器座板调平在同一水平面内。
4.料斗安装时，必须使作用力通过传感器的轴线，其上、下端支
承方式必须防止引入附加外力干扰。
5.安装料门时，应保证料门启闭自如，没有卡滞现象。
6.有关控制室的设施及电缆敷设和安装的电路位置应参照有关的
技术要求进行。
7.限位机构的螺栓与限位块应精心调整，保证留有
2mm左右的间隙。
四、料斗秤用传感器设备的维护保养
1.定期检查动力、照明、控制电缆是否完好，如有异常及时处理。
2.定期清扫电子料斗秤灰尘及杂物，对掉入料斗及框架之间的块料应及时清除。
3.限位装置的调整螺丝应经常调整，并留有2mm左右的间隙。
4.对运动部件要定期加注润滑油。
以下为推荐更多相关型号产品参数：数字式料斗秤校验装置，料位称重料斗秤
