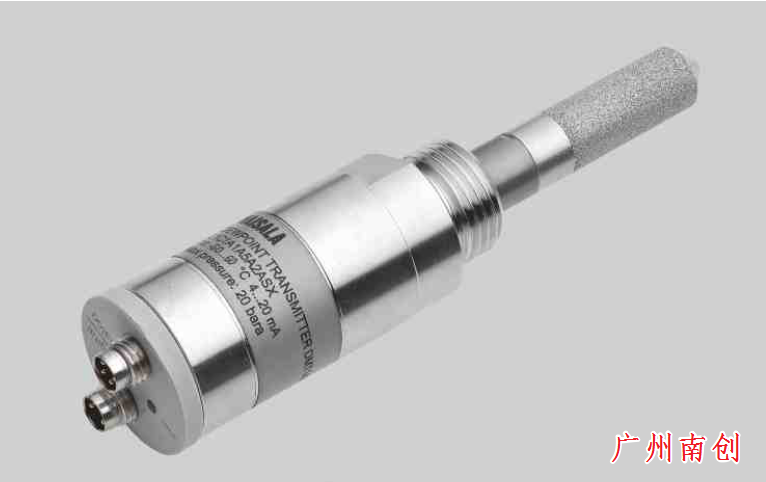

DMT143L露点变送器传感器_传感器

　　由于测量范围广、长期稳定性高,DMT143L露点变送器特别适用于低露点工业领域，例如压缩空气干燥机、塑料干燥机和其他OEM应用。Azd广州南创电子科技有限公司

　　维萨拉DRYCAP®露点传感器Azd广州南创电子科技有限公司

　　维萨拉采用DRYCA P ®传感器的DMT242露点变送器能够为工业干燥机应用提供可靠稳定的测量，专为恶劣环境而设计。Azd广州南创电子科技有限公司

　　D M T 1 4 3 L 集成有维萨拉D R Y C A P ® 薄膜聚合物传感器和自动校准软件。用于干燥气体和吸附式干燥机的标准传感器是D R Y C A P ® 1 8 0 M 传感器,用于冷冻干燥机等潮湿应用的传感器为D R Y C A P ® 1 8 0 S 传感器。Azd广州南创电子科技有限公司

　　两种传感器均不受灰尘颗粒、水冷凝、油气以及大多数化学气体的影响。由于传感器抗冷凝,保证了其在低露点应用中具有不可比拟的性能,水溅和结露是工艺过程经常遇到的问题,常常发生在停机或开车阶段。Azd广州南创电子科技有限公司

　　与工艺过程一样，D M T143L自动校准软件一直在线工作。如果测量精度没有在确定的范围内,软件会自动进行修正,这时D M T 1 4 3 L 会自动调整测量,修正干端漂移然后恢复其功能。这种校准非常迅速而且修正量也很小, 在使用中并不容易察觉到。Azd广州南创电子科技有限公司

　　　特点/优势Azd广州南创电子科技有限公司

• 　　工业干燥机应用的理想选择
• 　　集成有先进的DRYCAP®传感器和增强性自动校准软件
• 　　低露点环境中的长期稳定
• 　　响应迅速
• 　　两种可选的传感器覆盖的露点测量范围是-60...+60 °C (-76...+140 °F),准确度为±2 °C(±3.6 °F)
• 　　抗凝露
• 　　可溯源的校准(带校验证书)
• 　　与维萨拉采用DRYCAP®传感器的DM70手持露点仪兼容
• 　　紧凑、耐用、智能
• 　　由于结构紧凑,D M T 1 4 3 L 可以快速方便地安装到狭小空间中。
• 　　用户可以利用维萨拉采用D R Y C A P ®传感器的D M 7 0 手持式露点仪对变送器进行现场检测。变送器仪表可送至维萨拉服务部进行可溯源校准。建议的校准周期为两年一次。

　　技术参数Azd广州南创电子科技有限公司

• 　　测量范围(典型) -60 ... +60°C (-76 ... +140 °F)
• 　　可以对应不同的模拟输出范围
• 　　(当露点温度低于0°C(32°F)时,变送器输出的是霜点。)

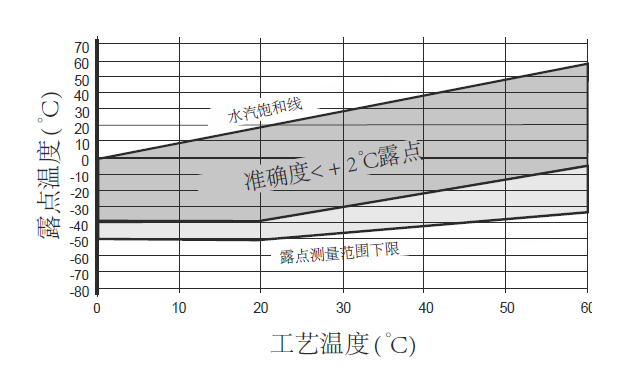

• 　　DRYCAP®180M的准确度±2°C (±3.6°F)

　　(见下图)Azd广州南创电子科技有限公司

Azd广州南创电子科技有限公司

　　露点准确度与测量条件Azd广州南创电子科技有限公司

• 　　气体温度为+20 °C、流量>1升/分钟、压力为1bar时的响应时间
• 　　63% [90%]
• 　　-60 -> -20°C 露点 (-76 -> -4 °FTd) 5 s [10 s]
• 　　-20 -> -60 °C露点 (-4 -> -76 °FTd) 45 s [10 分钟]

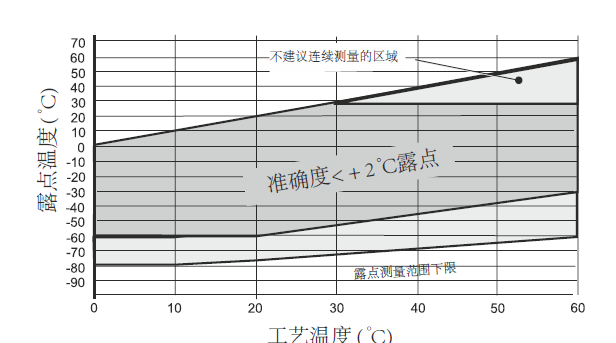

• 　　DRYCAP®180S的准确度±2°C (±3.6°F)
• 　　(见下表)

Azd广州南创电子科技有限公司

　　工作环境Azd广州南创电子科技有限公司

• 　　温度0 ... +60 °C (32 ... +140 °F)
• 　　高温峰值短时间可以
• 　　相对湿度0 ... 100 %RH
• 　　压力0 ... 20 bara (0 ... 290 psia)
• 　　样气流量无影响

　　输出Azd广州南创电子科技有限公司

• 　　模拟输出4 ... 20 mA
• 　　模拟输出分辨率±0.002 mA
• 　　典型温度系数0.0008 mA/ °C
• 　　服务用的串口线RS485

　　综述Azd广州南创电子科技有限公司

• 　　传感器DRYCAP®180M
• 　　冷冻干燥机选用DRYCAP®180S
• 　　工作电压18 - 28 VDC
• 　　24VDC时的电耗最大220 mA
• 　　模拟输出外部负载最大 500 Ω
• 　　探头材质(触湿部分) 不锈钢
• 　　(AISI 316L)
• 　　传感器保护不锈钢
• 　　烧结过滤器(HM47280)
• 　　机械连接G½”ISO228-1螺纹,带有粘
• 　　性密封圈(U型密封件)
• 　　电子器件外壳材质不锈钢
• 　　外壳防护等级IP66
• 　　贮存温度范围-40 ... +60 °C,(-40 ... +140°F)
• 　　符合EMC电磁兼容标准EN61326-1测量、控制和实验室用电气设
• 　　备-EMC)要求,工业环境。
