HSX称重模块安装使用说明

HSX称重模块安装使用说明

时间:2015-12-25 11:29 来源: 作者:广州南创 点击:

一、功能特点
1、传感器激光焊接密封,环境适应性较强;
2、接地装置,保护传感器免受电源浪涌冲击;
3、球形联接件,始终保持模块的垂直称重状态;
4、支撑螺栓,防止设备倾覆且方便维护;
5、过载保护装置,保护传感器免受冲击力;
二、模块安装
1、 安装方式
径向方式
矩形方式
2、 现场安装注意事项
安装前请检查基础状况:各安装点平面落差控制在3 mm以内,同一基础面水平度应控制在1mm/m以内,基础承载能力要求大于传感器的量程。

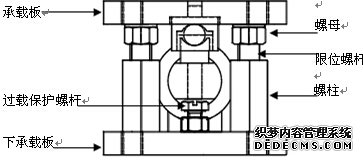

现场安装注意事项

(1)模块安装之前,请将承载板调到水平状态;
(2)模块安装完毕,将螺母松开与螺柱拧紧;
(3)如果上述方法无法进行可在模块安装之前进行调节,将限位螺杆松开2mm,螺母与螺柱拧紧,再进行安装;(条件不足可选用此方法)
(4)将螺柱与下承载板拧紧,用螺母将限位螺杆锁紧于螺柱,使限位螺杆真正达到限位防止设备倾覆的目的;
(5)电缆色标(常规传感器线标,主要以合格证线标为准)
电缆色标
3、容器与管道的连接:

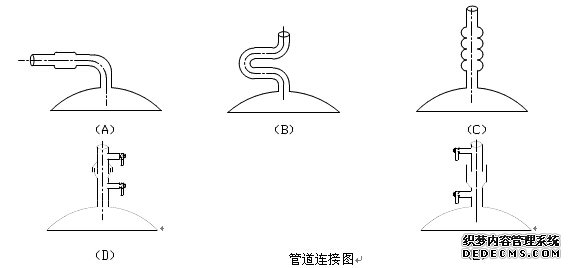

容器与管道连接有多种方式(参考下图),统称为软连接。可根据用户现场的使用状况设计不同的软连方式。
容器与管道的连接
(1)A图为柔性软管连接;
(2)B图为U型性软管连接;
(3)C图为波纹管连接;
(4)DE图为套管连接;
为了保证电子容器称重的准确度,必须根据管道内输送物质的化学特性,选择不同的软连方式。(A、B、C)图用于非挥发性液体,(D、E)图用于挥发性液体。
为保证电子容器的计量性能以下条件:
a.容器本身不受任何外力影响能自由晃动;b.管道与容器选用软连接
注:设备调试过程中,若出现角差偏差过大、仪表回零较差、砝码加载后重量值偏小或无变化,请检查模块限位部分有无卡死或轻微摩擦影响;检查设备外围硬件连接有无外力影响,例如:管道的死连接对称重的影响。
